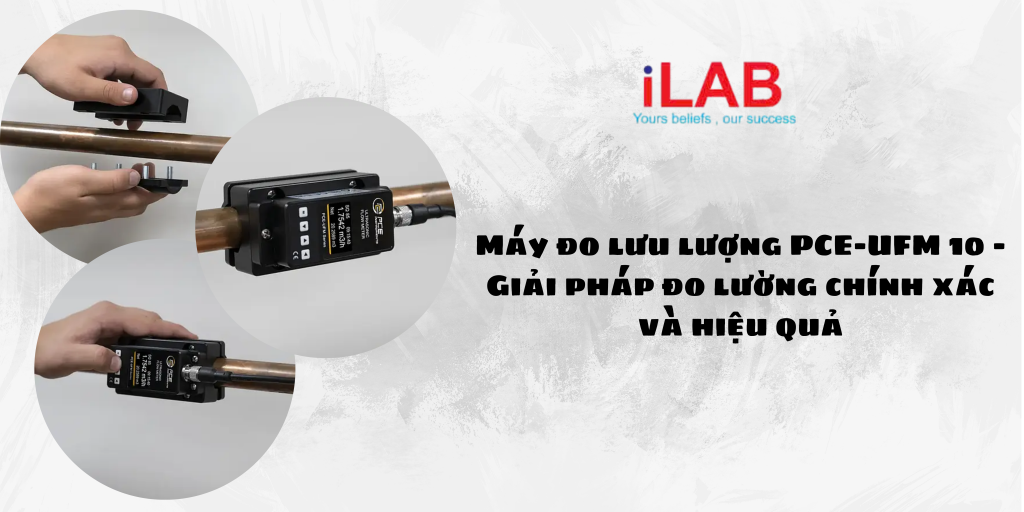

Máy đo lưu lượng PCE-UFM 10 là thiết bị đo lường hiện đại, được sử dụng rộng rãi trong các ngành công nghiệp để đo lưu lượng chất lỏng một cách chính xác và không xâm lấn. Với thiết kế nhỏ gọn, dễ sử dụng và độ tin cậy cao, PCE-UFM 10 là lựa chọn lý tưởng cho các ứng dụng đo lường lưu lượng trong các hệ thống ống dẫn.

Máy đo lưu lượng PCE-UFM 10 là gì ?

Máy đo lưu lượng siêu âm PCE-UFM 10 là một thiết bị đo lường sử dụng công nghệ siêu âm để xác định tốc độ và lưu lượng của chất lỏng chảy qua ống. Thiết bị này hoạt động dựa trên nguyên lý đo thời gian truyền của sóng siêu âm qua chất lỏng.

PCE-UFM 10 có khả năng đo lưu lượng từ ±0,1 m/giây đến ±5 m/giây bằng công nghệ siêu âm. Lưu lượng kế này phù hợp với các ống nhỏ có đường kính DN10 / 3/8″ và tương thích với nhiều loại vật liệu ống như thép, đồng, nhôm và nhựa. Nhờ thiết kế nhỏ gọn, có thể lắp đặt nhanh chóng và dễ dàng trên ống.

Màn hình của lưu lượng kế cung cấp thông tin về vận tốc dòng chảy, ngày tháng và thời gian. Ở một góc nhìn khác, nó cũng hiển thị lưu lượng thể tích theo ngày, tháng và năm. Ngoài ra, lưu lượng kế có thể xuất giá trị đo lường dưới dạng tín hiệu tương tự (4 … 20mA) và kỹ thuật số thông qua giao diện RS485.

Với phạm vi cung cấp điện từ 9 … 36 V DC, thiết bị kiểm tra lưu lượng siêu âm rất linh hoạt và có thể được sử dụng trong nhiều ứng dụng khác nhau. Thiết bị đi kèm với cáp kết nối dài 2m và miếng đệm ghép nối để cải thiện khả năng truyền tín hiệu.

Nguyên lý hoạt động của máy đo lưu lượng siêu âm PCE-UFM 10

Phát sóng siêu âm: Thiết bị phát ra sóng siêu âm vào chất lỏng.

Nhận sóng phản xạ: Sóng siêu âm truyền qua chất lỏng và bị phản xạ trở lại.

Tính toán thời gian: Thiết bị đo thời gian truyền của sóng siêu âm đi và về.

Xác định vận tốc: Dựa vào thời gian truyền và khoảng cách giữa hai cảm biến, thiết bị tính toán được vận tốc của chất lỏng.

Tính toán lưu lượng: Từ vận tốc và diện tích ống, thiết bị tính toán được lưu lượng chất lỏng.

Điểm nổi bật của máy đo lưu lượng siêu âm PCE-UFM 10

Phạm vi đo lường linh hoạt: Đo chính xác các lưu lượng thấp với phạm vi đo từ ±0,1 m/s đến ±5 m/s, PCE-UFM 10 dễ dàng đo được cả những lưu lượng rất nhỏ, đáp ứng nhu cầu của nhiều ứng dụng khác nhau.

Hiển thị thông tin trực quan:

• Lưu lượng tức thời: Máy hiển thị rõ ràng giá trị lưu lượng hiện tại, giúp người dùng dễ dàng theo dõi và kiểm soát quá trình.
• Lưu lượng thể tích: Ngoài việc đo lưu lượng tức thời, máy còn tính toán và hiển thị tổng lượng chất lỏng đã chảy qua trong một khoảng thời gian nhất định (ngày, tháng, năm).
• Dữ liệu lịch sử: Thông tin về lưu lượng được lưu trữ, giúp người dùng dễ dàng so sánh và phân tích dữ liệu.

Tương thích cao: máy có thể lắp đặt trên nhiều loại ống khác nhau như thép, đồng, nhôm nhựa. giúp mở rộng phạm vi ứng dụng; ngoài ra máy đo lưu lượng PCE-UFM 10 còn có thể đo được nhiều loại chất lỏng khác nhau từ nước, dầu đến các chất lỏng công nghiệp.

Kết nối thông minh:

• Đầu ra tương tự: Tín hiệu 4-20mA cho phép kết nối trực tiếp với các thiết bị điều khiển và hệ thống SCADA.
• Giao diện RS485: Dễ dàng tích hợp vào hệ thống điều khiển tự động, thu thập và xử lý dữ liệu.

Ứng dụng của máy đo lưu lượng PCE-UFM 10 trong thực tế

Ngành công nghiệp

Đo lưu lượng chất lỏng trong quá trình sản xuất: Máy được sử dụng để đo lưu lượng nước, dầu, hóa chất trong các hệ thống ống dẫn, giúp kiểm soát quá trình sản xuất một cách chính xác.

Giám sát chất lượng sản phẩm: Bằng cách đo lưu lượng các thành phần nguyên liệu đầu vào, máy giúp đảm bảo chất lượng sản phẩm cuối cùng.

Xử lý nước

Giám sát lưu lượng nước thải: Máy đo giúp theo dõi lượng nước thải được xử lý, từ đó đánh giá hiệu quả của hệ thống xử lý.

Kiểm soát chất lượng nước: Bằng cách đo lưu lượng các hóa chất sử dụng trong quá trình xử lý, máy giúp đảm bảo chất lượng nước đầu ra.

Nông nghiệp

Đo tưới tiêu: Máy giúp đo chính xác lượng nước tưới cho cây trồng, tránh tình trạng tưới quá nhiều hoặc quá ít, giúp tiết kiệm nước và tăng năng suất.

Giám sát chất lượng nước tưới: Máy giúp kiểm tra chất lượng nước tưới, đảm bảo cây trồng được cung cấp nguồn nước sạch.

Hệ thống sưởi lạnh

Điều khiển lưu lượng chất lỏng làm mát: Máy giúp điều chỉnh lưu lượng chất lỏng làm mát trong các hệ thống HVAC, đảm bảo hiệu suất làm lạnh và sưởi ấm.

Bảo vệ thiết bị: Bằng cách giám sát lưu lượng, máy giúp ngăn ngừa tình trạng quá tải hoặc thiếu lưu lượng, bảo vệ các thiết bị trong hệ thống.
